در این دوره آموزشی هدف آموزش قدم به قدم و کاربردی نرم افزار آباکوس است به گونه ای که تمامی کاربران سایت بتوانند در انتهای دوره به تسلط نسبتا خوبی از نرم افزار دست پیدا کنند. با توجه به اینکه نرم افزار آباکوس یک نرم افزار تحلیلی بوده و مسائل را به روش اجزاء محدود مدل می کند تنها تسلط بر دستورات این نرم افزار کافی نبوده و نیاز به بحث در خصوص نتایج است. بنابراین، در این دوره سعی شده روابط تئوری و تحلیلی مسائل به گونه ای توضیح داده شود تا پس از انجام مدل سازی بتوان مقایسه ای بین نتایج بدست آمده از نرم افزار و روابط تئوری داشت. ویدئوی جلسه اول از این آموزش را می توانید از بخش پایین ملاحظه فرمایید. علاقه مندانی که تمایل به شرکت در دوره آموزشی نرم افزار آباکوس در شهر مشهد به صورت حضوری دارند، می توانند با شماره آموزشگاه در پایین صفحه تماس حاصل نمایند. در پایان دوره پس از قبولی در آزمون مدرک معتبر از سازمان فنی و حرفه ای کشور اعطا خواهد شد.
راهنمای خرید
جهت تهیه این مجموعه ابتدا عضو سایت شده سپس بر روی آیکن “افزودن به سبد خرید” کلیک کرده تا محصول مورد نظر به سبد خرید نشان داده شده در بالای صفحه اضافه شود. پس از تکمیل خرید لینک های دانلود در پنل کاربری شما نمایش داده می شود و شما می توانید به راحتی از طریق پنل کاربری به لینک ها دسترسی داشته باشید. لازم به ذکر است تمامی فایل ها جهت کاهش حجم فشرده شده اند و شما می توانید از طریق نرم افزار winrar فایل ها را از حالت فشرده خارج کنید.
توجه
تمامی فیلم های این مجموعه حاصل تجربه چندین و چند ساله مدرس در زمینه آموزش نرم افزار اباکوس می باشد. بنابراین، با توجه به زحمات زیادی که برای تهیه هر مجموعه گذاشته شده است، از شما خواهشمندیم کلیه حقوق مادی و معنوی محصولات را حفظ نمایید تا همواره انگیزه ای برای بهتر شدن محصولات و تلاش بیشتر ما برای تکمیل و به روز آوری محصولات آموزشی باشد.
مدرس دوره
دکتر احسان فتحی، دارای مدرک دکترا در رشته مهندسی مکانیک (گرایش طراحی کاربردی) با بیش از 10 سال سابقه تدریس نرم افزارهای تخصصی مهندسی مکانیک
سرفصل های دوره پیشرفته آباکوس

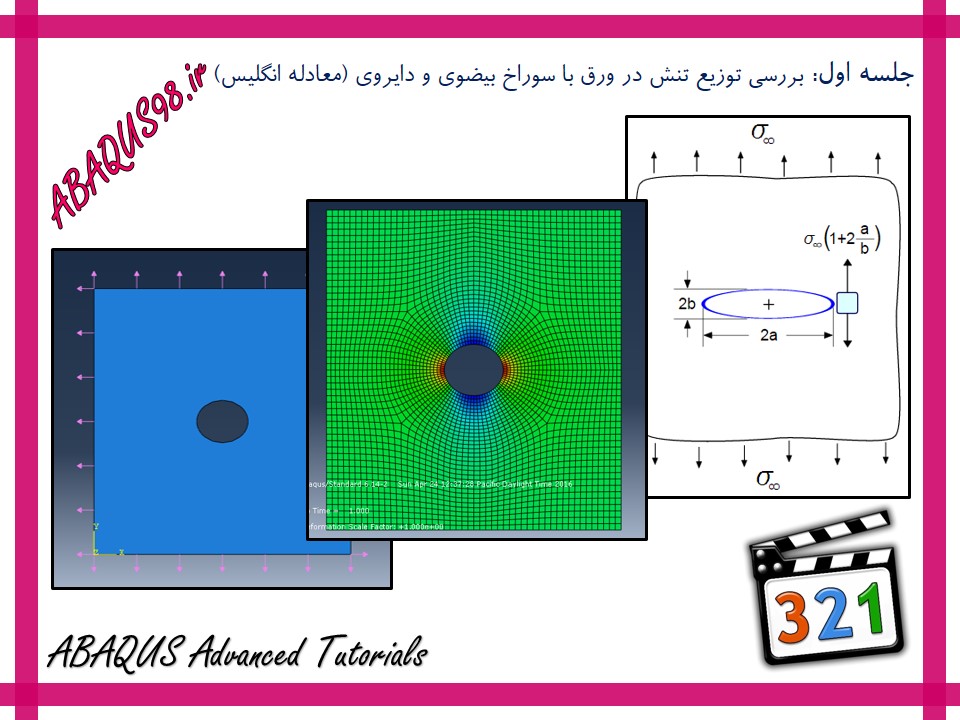

جلسه اول
- آشنایی با روابط تئوری مکانیک شکست از جمله معادله Inglis
- آشنایی با نحوه مدل سازی ترک بیضوی در آباکوس و نحوه تغییر دادن ابعاد آن
- آشنایی با نحوه تعریف خروجی ها در یک Set مشخص
- مقایسه ماکزیمم تنش از روابط تئوری با نتایج نرم افزار
- بحث در خصوص نتایج

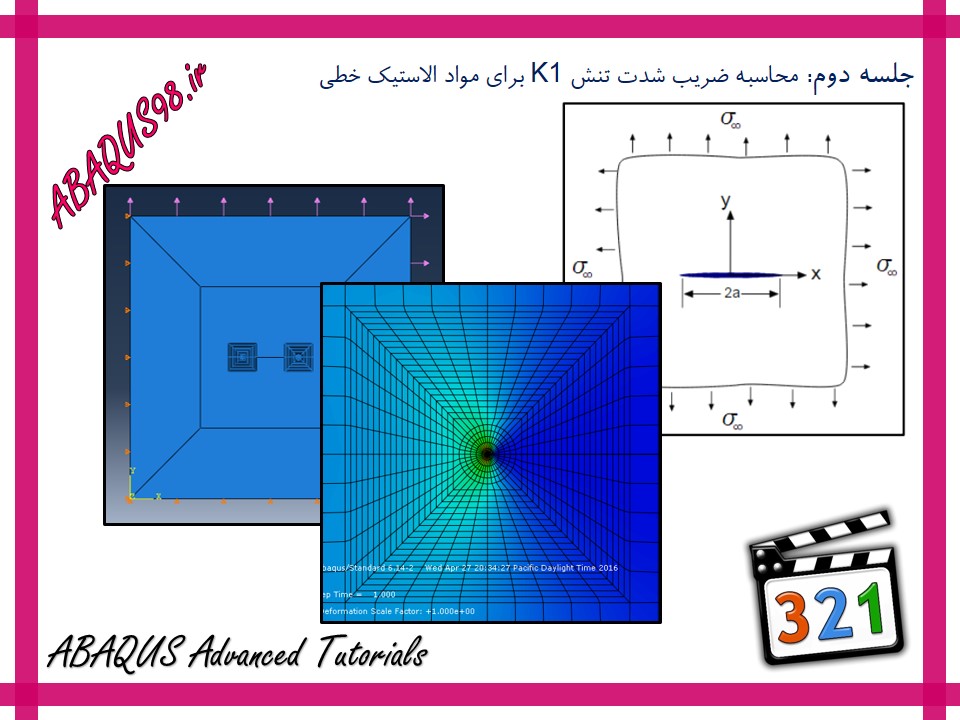

جلسه دوم
- آشنایی با روابط وسترگارد برای مواد الاستیک خطی
- آشنایی با نحوه مدل سازی ترک خطی در آباکوس
- آشنایی با نحوه ایجاد مش مناسب در آباکوس
- محاسبه ضریب شدت تنش با استفاده از روابط تئوری و به کمک آباکوس
- آشنایی با نحوه تعریف Singularity و المان های Singular در آباکوس
- مقایسه منحنی توزیع تنش بدست آمده از اباکوس با روابط تئوری
جلسه سوم
- آشنایی با روابط وسترگارد برای مواد الاستیک خطی
- ویرایش مدل جلسه دوم جهت تعریف تنش برشی
- آشنایی با نحوه تعریف بار برشی
- محاسبه ضریب شدت تنش با استفاده از روابط تئوری و به کمک آباکوس
- نحوه مشاهده کانتور تنش و مقایسه با عکس های فتوالاستیک
- مقایسه منحنی های توزیع تنش و تغییر مکان بدست آمده از اباکوس با روابط تئوری در جلو و روی ترک

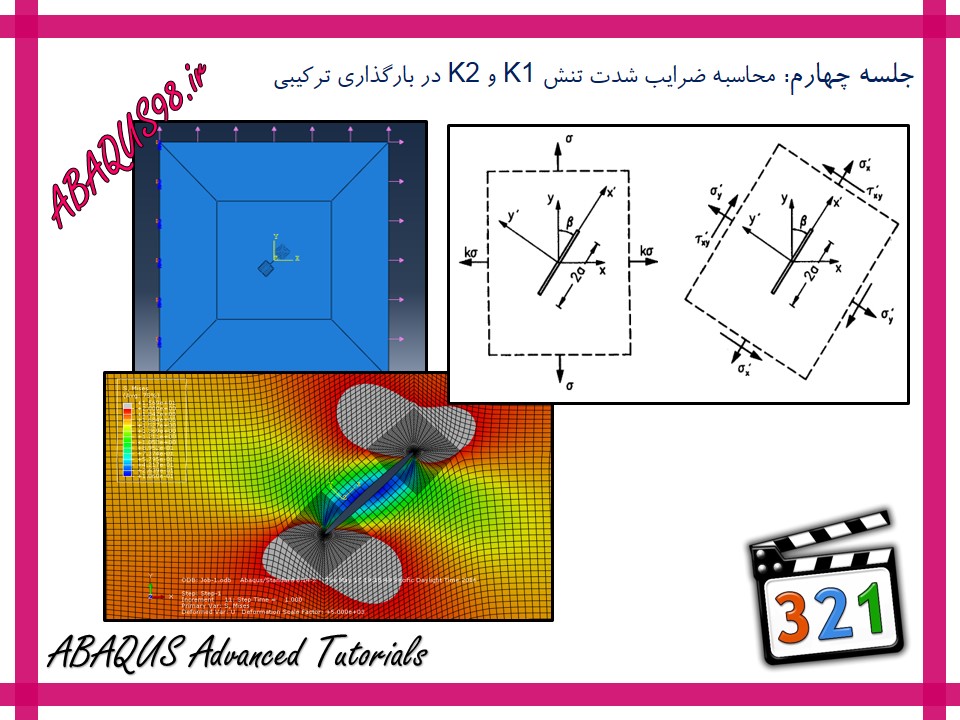

جلسه چهارم
- ویرایش مدل جلسه دوم و تعریف ترک زاویه دار
- مدل سازی مسئله به دو صورت تنش صفحه ای (Plane Stress) و کرنش صفحه ای (Plane Strain
- آشنایی با روابط تئوری در حالت بارگذاری ترکیبی (Mixed Mode)
- محاسبه ضرایب شدت تنش K1 و K2 با استفاده از روابط تئوری و به کمک آباکوس
- نحوه مشاهده کانتور تنش میزز
- مقایسه منحنی های توزیع تنش بدست آمده از آباکوس با روابط تئوری در جلوی ترک

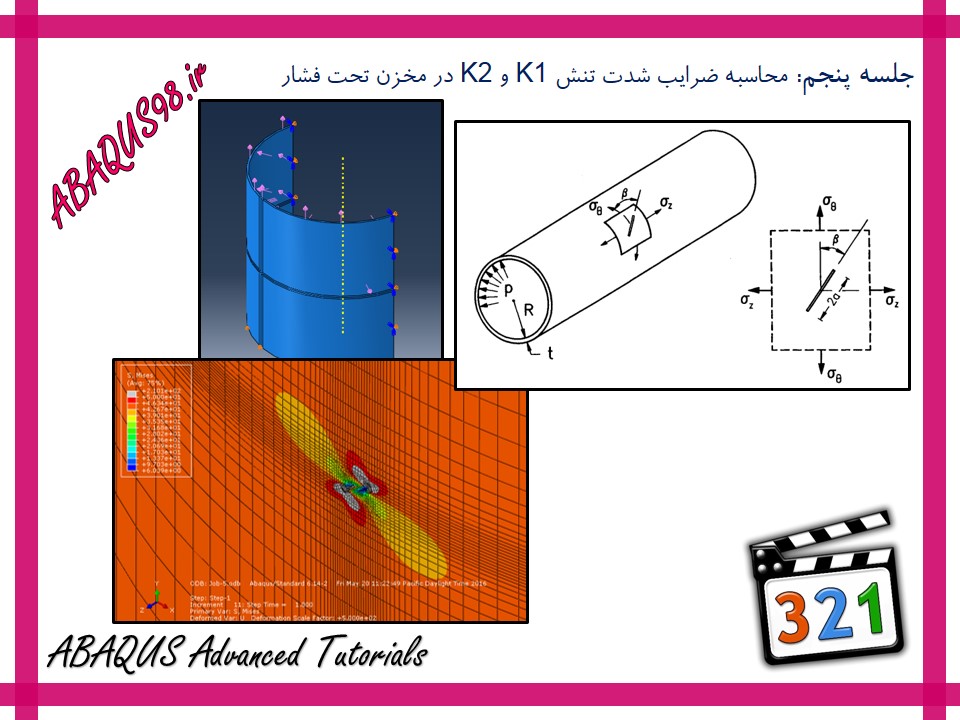

جلسه پنجم
- آشنایی با نحوه محاسبه تنش های طولی و محیطی در مخازن
- آشنایی با روابط ضرایب شدت تنش در بارگذاری ترکیبی
- مدل سازی سه بعدی مخزن استوانه ای و تعریف ترک مایل
- پارتیشن زنی ناحیه اطراف ترک در استوانه
- بررسی تفاوت بین J-Integrals، T-Stress، Ct-Integral و Stress Intensity Factor
- آشنایی با نحوه استخراج تنش ها و ضرایب شدت تنش صحیح از نرم افزار

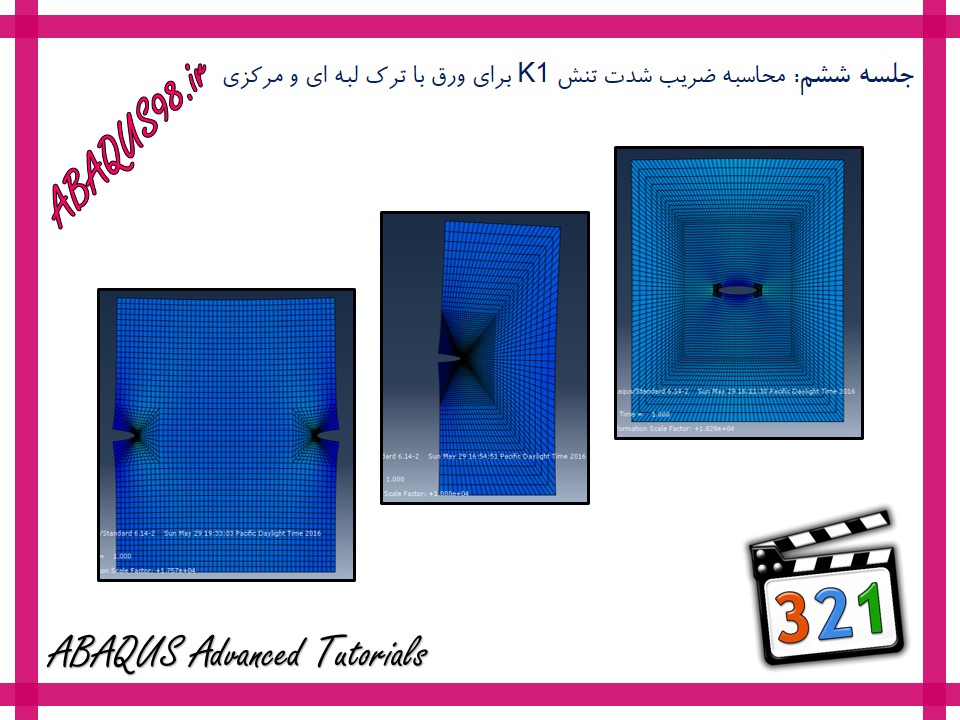

جلسه ششم
- آشنایی با روابط ضریب شدت تنش برای ورق با ترک مرکزی و لبه ای
- نحوه کپی کردن مدل جهت استفاده های بعدی
- آشنایی با دستورات محیط Sketcher از جمله ذخیره کردن یک Sketch و تصویر کردن خطوط غیر فعال در صفحه
- آشنایی با نحوه پارتیشن زنی ناحیه اطراف ترک
- آشنایی با نحوه استخراج ضرایب شدت تنش صحیح از نرم افزار
جلسه هفتم
- آشنایی با روابط تئوری ورق های جهت محاسبه خیز و تنش
- آشنایی با نحوه تعریف مقطع Shell
- آشنایی با نحوه تعریف بار سینوسی روی یک ورق
- نحوه تعریف مسیر و گرفتن خروجی ها در یک مسیر مشخص
- نحوه نمایش ضخامت ورق و ترسیم منحنی تنش در راستای ضخامت
- ترسیم داده ها در نرم افزار های متلب و اکسل
جلسه هشتم
- آشنایی با روابط تئوری ورق ها
- آشنایی با نحوه تعریف مقطع Shell
- تعریف ممان در لبه های ورق
- نحوه تعریف مسیر و گرفتن خروجی ها در یک مسیر مشخص
- نحوه نمایش ضخامت ورق و ترسیم منحنی تنش در راستای ضخامت
- آشنایی با نحوه پارتیشن بندی مدل

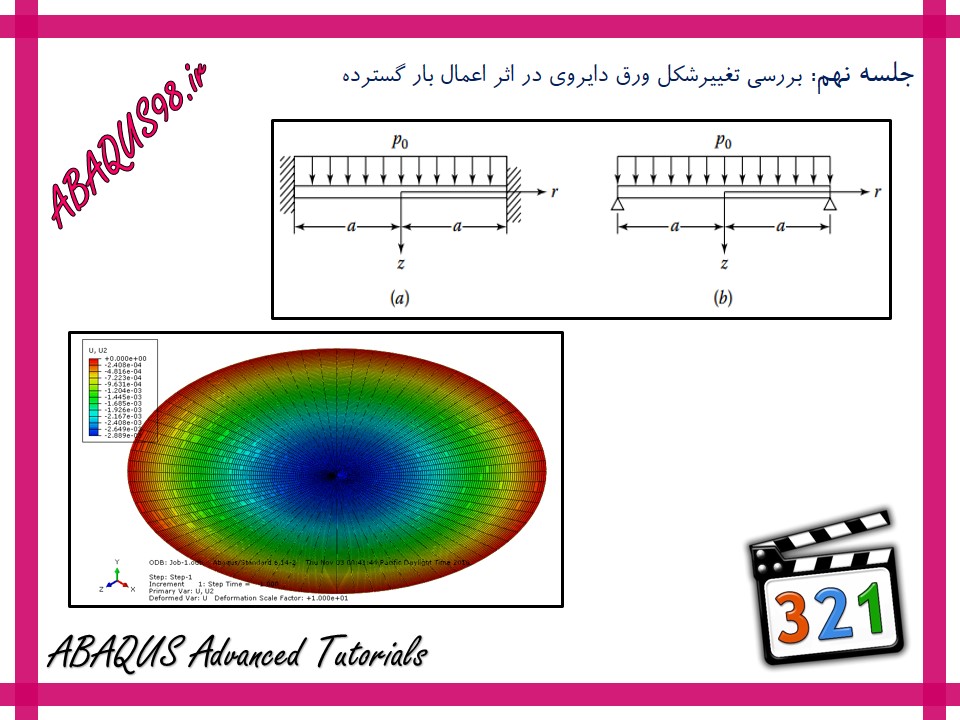

جلسه نهم
- آشنایی با روابط تئوری ورق های دایروی
- آشنایی با مدل سازی سه بعدی و تقارن محوری
- آشنایی با المان Sweep
- نحوه تعریف مسیر و گرفتن خروجی ها در یک مسیر مشخص
- نحوه نمایش ضخامت ورق
- نوشتن روابط تئوری در نرم افزار اکسل و مقایسه با نتایج عددی
جلسه دهم
- آشنایی با روابط تئوری ورق های دایروی
- آشنایی با مدل سازی تقارن محوری
- آشنایی با المان Sweep
- بررسی اثرات غیر خطی (NLgeom)در مدل سازی ورق
- بحث در خصوص روابط و مقایسه با نتایج تئوری
